🥽 Eachine EV300O OLED FPV Goggles 完全レビュー！⑦【60fps化 V2 DVR Upgrade KIT 装着編】

2021年10月04日

海外通販 Banggood 新製品レビューパーツ Eachine ゴーグル改造 Skyzone

ここ最近、Skyzone SKY04Xゴーグル愛用者やEachine EV300Oゴーグルの愛用者の間で話題になっていた、内蔵DVRを60fps化するV2 DVR アップグレードキット（V1標準は30fps）。

今回もBanggoodさんの御厚意でレビューさせて頂く事になりましたので、実際の作業写真を交えながら換装手順を詳しく御紹介させて頂きますネ😉

Eachine EV300O 1024x768 5.8Ghz 48CH OLED HD 3D FPV Goggles Diversity with New Rapidmix RX Receiver Built-in DVR Headtracker Focal Adjustable

・『Eachine EV300O OLED FPV Goggles 完全レビュー！①【Unbox＆外観チェック編】』
・『Eachine EV300O OLED FPV Goggles 完全レビュー！②【Rapidmix詳細編】』
・『Eachine EV300O OLED FPV Goggles 完全レビュー！③【メニュー内容を見てみよう編】』
・『Eachine EV300O OLED FPV Goggles 完全レビュー！④【ファームウェア更新編】』
・『Eachine EV300O OLED FPV Goggles 完全レビュー！⑤【本体コーティング＆ファームウェア更新編】』
・『Eachine EV300O OLED FPV Goggles 完全レビュー！⑥【ファームウェア更新で嬉しい機能追加編】』

此方が今回のアップグレードに必要なキット。

SKYZONE SKY04L/SKY04X Eachine EV300O V2 DVR Upgrade Kit Support 60FPS DVR Recording

この基板さえあれば、既にお手持ちのEV300Oや旧SKY04X/Lも簡単に内蔵DVRを60fps化出来ちゃうんです🙌

◇ この記事の目次 ◇

・届いたV2 DVR基板を詳しく見てみる
 ・EV300Oゴーグルの分解/DVR基板分離
 ・V1 DVR基板とV2 DVR アップグレード基板の比較
 ・V2 DVR アップグレード基板の組み込み
 ・ファームウェアアップデート
 ・最後に

届いたV2 DVR基板を詳しく見てみる

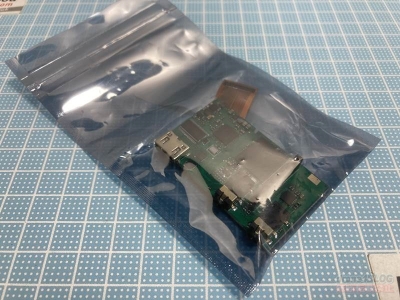

こんな感じの包装で御到着。

ん～？この感触は…緩衝材等は無く基板がそのまま入っている様な…

袋の中身は…

やはりこれがそのまま入っておりました。先に届いた方のTwitterで基板上のパーツが欠けていた…との報告を見ていたので一抹の不安を感じます😥

中身を出してみます。

キットと言っても、DVR基板と接続済みのフレキシブルケーブルのみ。

こんな状態で基板が届く事も多いけれど、今迄も壊れていた事なんて無かったしな～と思いながら一応入念に確認してみると…

あ～！　パーツの角の部分が欠けとるやないですか💦

袋の中を確認したら…

欠けた部分の破片が見つかりました。

欠けたままでも動作上は問題無い部分とは思いますが、気になるから瞬間接着剤でくっ付けちゃいましょうｗ

ハイ、これで何事も無かったかのように元通り🙄（っつうか、箱と迄は言わなくても軽くで良いから基板輸送の際は緩衝材で巻いて欲しいっス🙏）

▶目次にもどる

EV300Oゴーグルの分解/DVR基板分離

そんじゃま気を取り直してEV300Oゴーグルを分解して行きましょう。

此方がEV300O上面。

左右の受信モジュール蓋やフェイスプレート、ゴーグルバンド等邪魔なものは外しておきましょう。

此方がゴーグル下面。

分解するにはまず此方の赤○位置にある3つのプラスネジを外します。

ネジを外したら、左右のゴーグルバンド取付穴部分の切れ目に指を入れ広げます。

焦って無理矢理広げ過ぎない様に注意。

前面は3ヵ所爪で引っ掛けてあるのでカード等を隙間に挿し込んで外します。

内部のケーブルがまだ付いたままなので此方も無理矢理広げ過ぎない様に！

上下を分離した状態で内部を見てみると…👀

中央基板と電源スイッチ基板側の配線がまだ繋がっているので、ゴーグルの上下パーツを完全分離する事が出来ません。

先ずは電源スイッチ基板部分のこの配線。

コネクタ式なので簡単に外せますね。

こんな感じ。

ピンセットをテコの様に使うと簡単に外せます。

中央部はフレキシブルケーブルが繋がってます。

このケーブルはハメ込まれているだけですのでどちら側を外してもいいと思います。

此方も隙間にピンセットの先っちょ等を挿し込み慎重に取り外し。

無理矢理こじって壊さない様要注意。

コレでゴーグルの上下が分離出来ました。

今迄のSkyzoneゴーグルより分解が楽ﾁﾝですね🤔

DVR基板が載っているのは分離した上部パーツの方。

この画像の向かって右側がDVR基板。

SDカードスロットが見えるので間違える事は無いと思いますが。

DVR基板も中央基板とフレキシブルケーブルで接続されてますね。

フレキシブルケーブル自体は新旧同じ物が使われているのですが、V2 DVRキットにも付いて来たので古い方を外しちゃいます。

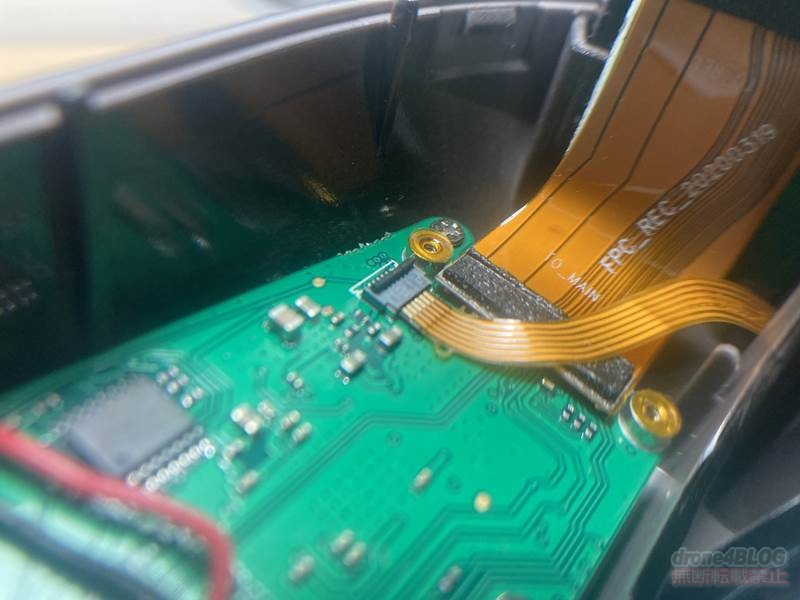

中央基板との接続は金具で固定されていたので先ずはココを外す。

金具の固定は2本のネジ。

被って配置されているフレキシブルケーブルも邪魔ですね👀外しちゃいましょ

コネクタの固定用プラパーツを上に跳ね上げて

ケーブルを引き抜きます。

こんな感じ。

作業の邪魔にならない場所に固定。

後はDVR基板をモジュールスロットパーツと一緒に引き抜きます。

ネジなどで留まっている訳じゃ無いので簡単にスルッと。

モジュールパーツにもハマっているだけなので取り外し。

コレでDVR基板の分離が終わりました。

▶目次にもどる

V1 DVR基板とV2 DVR アップグレード基板の比較

折角なので新旧DVR基板の比較してみましょうか。

上が旧V1 DVR基板、下が新V2 DVR基板。

此方がV1 DVR基板。

此方がV2 DVR基板。

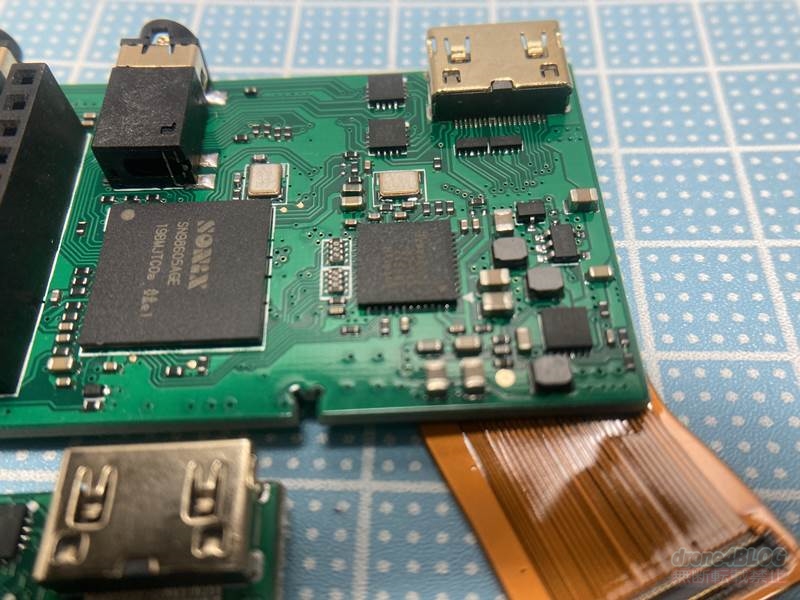

一番大きな違いとしてはメインのチップが別物。

此方がV1。

その他、基板実装パーツの配置も少し変わってるっぽい。

此方がV2。

反対側。此方がV1。

此方側も少し配置が違う。

V2。

メインのDVRチップの違いが大きいですかね。

▶目次にもどる

V2 DVR アップグレード基板の組み込み

それでは早速V2 DVR基板を組み込んで行きましょう。

とは言え、組み込む時の注意点などはそれ程なく逆順で戻して行くだけなので💦

はい、コレで完成🙌

外見からは何も変わって無い様に見える（当然

▶目次にもどる

ファームウェアアップデート

ハードの換装が終わったら次はソフトのアップデート。

先ずは元の状態を確認しておきますか。

「FW1:V1.3.5」「FW2:01.02.00.04」ですね。

先ずは下記ページから該当するファームウェアをダウンロードして来ます。

ﾜﾀｸｼは勿論EV300O用。

ダウンロードしたZIPファイルを任意の場所に展開。

この中で必要なのは「EV300O_A_APP_V2.3.7.bin」「EV300O_B_APP_V0.0.4.bin」の二つのファイル。

ファームウェアの準備が出来たらゴーグル左上のダイヤルボタンを押したまま、EV300OにPCに接続したUSB-Cを繋ぎます。

後はPCに接続した際自動的に開いたディレクトリに先程の2つのファイルをコピペ。ファームの更新に少し時間が掛かるのでそのまま暫く待ちます。

更新が終わるとこの表示。書き込み中フリーズしたかの様に止まって見えるかも知れませんが、じっと我慢して待ちましょう。途中でケーブルを外してしまうと内部ファイルが破損してバグります💦（その場合はもう一度ファームを焼き直し）

更新後はゴーグルの電源を一度切ってから再投入。

ファームが書き換わっているか？確認。

「FW1:V2.3.7」「FW2:02.00.00.07」で無事更新が完了しました🙌

これにて換装作業は終わりです😉

▶目次にもどる

最後に

まだ実際のFPVフライトでは試していないのですが、一応屋内でDVR映像を撮ってみました。

此方が映像のプロパティ。無事、フレームレートが60fpsになってますね✨

実際の映像を確認してみると、今迄の30fpsの映像より動きが滑らかと言うかヌルヌルっとした映像になっている気がします。ゴーグル内のReplay映像確認で見ても、リアルタイムのFPV映像と判別がつかないくらい。コレは良い👍

誰にでも出来る（比較的難易度の低い）簡単な作業ですので、気になる方は是非換装作業にトライしてみては如何でしょうか？

よろしくどうぞ～
