【コスパ最強⌘】URUAV UZ85 2S Whoop 自作キット 完全レビュー！①【Unbox＆ビルド+改造編】
それでもﾜﾀｸｼがず～～～っと気になっていた機体だったので、晴れてこの度レビューさせて頂く事となりました🙌
皆様もう御存知かとは思いますが、この機体は同クラスの機体と比べかなりお安い🤑 その理由に一つとして、此方の機体はBNF等の完成機では無くパーツだけがセットになっている自分で組み立てるKITというワケなんです。そして、
続きは本記事を御覧下さい🙇
Only US$85.00, buy best uruav uz85 85mm 2s diy whoop fpv racing drone pnp/bnf caddx ant lite cam aio 4in1 crazybeex fc 1102 10000kv motor 5a esc sale online store at wholesale price.
www.banggood.com製品内容
製品の販売サイトから引用させて頂きます。
Specifications：
Brand Name: URUAV
Item Name: UZ85
Wheelbase: 85mm
Size: 115mmx115mmx45mm
Weight: 36g(without battery)
Compatible Battery: 2S 300mAh/350mAh/450mAh/520mAh
Unbox
それでは外箱から見て行きましょう。
大分簡素な箱ですね👀中身入ってる？って思うくらい軽いっス。 だが、それで良い。ソレが良い。安いなら。
箱が潰れてたって…
中身さえ壊れて無きゃそれで良い。
オープン。
中身は大丈夫みたい。
箱から全部出してみました。
余分な物など入っていないので、オマケが欲しい人にはちょっと寂しいかも？
先ずはフレームとキャノピー。
フレームは85mmサイズの至って普通な軽量（バッテリーボックスが）2Sタイプ。キャノピーはUZ65と同じですね👀 この時はまだ気づいていないけど、この両方共がこのままでは使う事が出来ませんでした…

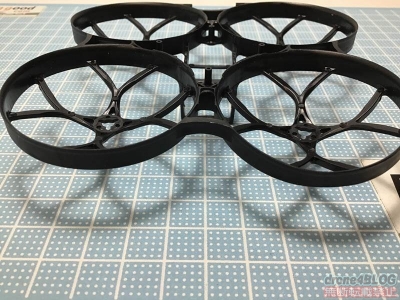

85mmフレームをもう少しよく見てみる。
商品スペックではペラサイズが2.3インチとなっていたので専用フレーム？とか思っていたんですけどねぇ。
このタイプはCinecan4Kと同型っぽい。
付属ペラも2.3インチでは無く2インチの物でした。
キャノピーとカメラ固定パーツ。
これらもUZ65と共通の物っぽいのでカメラ搭載は簡単♪…なんて思っていたら🤣（その辺は後程）
カメラ固定用とキャノピー固定用のネジ。
何方も予備で一本ずつ余ります。
FCマウントゴム。
普通の短いタイプの方。
Caddx ANT Liteカメラ。
Caddx ANTは画質の良さに定評があるので🙆
Caddx カメラ設定用ドングル。
ウチには沢山転がっているからもう要らないけど、持っていない人はカメラ設定の時無いと困るツール。
此方が問題の付属プロペラ。
見た目はちょっとカッコイイ。
中身はペラ一機分と固定用HEXネジ。
この付属ネジでは短すぎやしませんか？まぁ、機体が軽いのでﾜﾀｸｼはネジ固定するつもりないけど～🙄

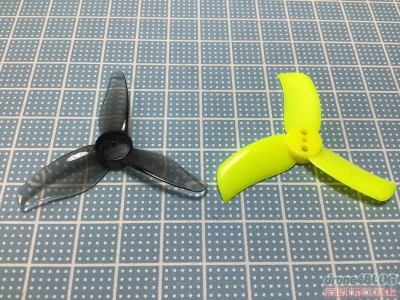

問題のペラ比較。
比較対象はワタクシお気に入りのGemfan2インチペラ。どう見ても同じサイズやん。
重ねてみました。
ペラに書いてある数字が「2023」となっていたので間違い無く2インチペラですね。
2.3インチ搭載に期待された方…残念😫←ワタクシ
続いて心臓部のCrazybeeX FrSky V1.0 FC。
Mobula6とスッカリ同じかな🤔
中身。
う～ん… RXもVTXも何方も超貧弱なアンテナが付いてる💦換えちゃおう。
アップで一応見ておきますか。
ブザー端子は此方側。後で付けます。
モーターやFPVカメラは全てコネクタ接続。
受信機とかVTXとかGPSなんかを外付けするならコチラ側。今回ﾜﾀｸｼは何も増やす気無いけど🙄軽量機の飛びを楽しみたいから。
此方が1102-10000KVモーターとフレーム固定用ネジ。
2SにピッタリなKV値ですね。楽しそう🤤
Happymodel or URUAV or Eachine？どれも一緒か🤣
この手のモーター、軽いし軽快に回りパワーもあるのでﾜﾀｸｼは大好き😁
順番おかしくなっちゃったけど、此方が付属のマニュアル。
珍しく白黒コピー用紙一枚の簡素な物。でも、ﾜﾀｸｼはコレで十分。コスト削減の為なら今後もコレでイイ。
FCのアサインさえわかればそれでいいもの。
カラーマニュアルで製品価格が上がる位なら…今後もコレでお願いします🙏
組み立て図もあったり。
そう言えば、この記事を書いている時点で既に完成しているんですけどまだ一度も見ていないや🤣（だって悩む事無く超簡単なんですもの）
取りあえず内容物はコレで全部。無駄なく全て揃ってます。
FCのアンテナその他改造
実際の組み立てに入るその前に、気になる物を全て下ごしらえして行きましょう。
先ずは歪みまくっていたフレームから。
配送時？と言うか梱包時？と言うか、中華でフレーム単体を注文するとほぼ確実に歪んで届くのは仕様ですので気にしないｗ
届いたフレームが歪んでいるのを見て落胆される方も多いかも知れませんが…
まぁそれ普通ですから。簡単に直せるのでそう悩まずに😉

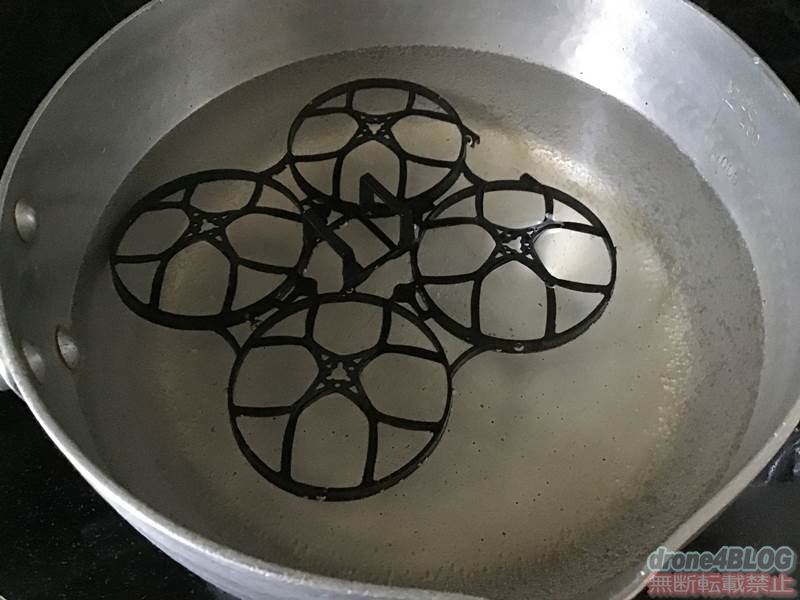

先ずは鍋に湯を沸かして火を止めます。ウチはIHだからスイッチを切ります。
そこに歪んだフレームを投入したら約二分間くらい待っているだけ。
これが二分経って釜揚げしたフレーム。
ハイ、勝手に歪みが取れて元通りのカタチに戻りました🙌 Whoop創成期から伝わるおっさんの知恵袋。
そんなワケで簡単にフレームの歪み修正も終わり。
ちゃんと乾かしてから使いましょう。
続いてはFCの大改造。
アンテナもバッテリー線も気に食わないのでアップグレードして行きます😤
バッテリー線はコンデンサ付きの物へ交換。
コレに換える際、FCの配線を外してみたのですが元々の電源配線はFCの穴を通しておらず、アレではランドごと外れても仕方が無いと思いました。配線ごと交換したので、ﾜﾀｸｼはちゃんとFCの穴を通しハンダ付けしてます。あと、配線の向きも基板下側に出した方が取り回しし易いのでそこも変更済み。
続いては最近流行りのSPI受信機アンテナの交換。
ﾜﾀｸｼは今迄色々と試してみた結果、GND接続無しの只のアンテナ延長が一番安定して効果を発揮してるので今回もその方法で。
使用したのはコチラ。
10Pcs 2.4G Receiver Antenna RF113 Silver-Plated 15cm
Only US$3.12, buy best 10pcs 2.4g receiver antenna rf113 silver-plated 15cm sale online store at wholesale price.
元のアンテナを抜いてそこに差し換え。
コレだけで十分、見通しなら1km位飛べます👍
元のアンテナと。
こんな貧弱なアンテナじゃ、そりゃ50mやそこらで落ちますわ。
外で飛ばすならブザーも追加しなきゃね。
その辺に余ってた配線とブザー。
ﾜﾀｸｼは今回端折って使用した配線が太かったので、FC側のハンダ付けが結構大変でした💦
AWG30の配線を用意した方が宜しいと思います。
ココまで来たら、後気になるのはFC内蔵VTXのアンテナですね～👀
25mW出力な上にこんなに短かったら…外で飛ばすのに心許ないやん？
折角、FC上にはGNDランドもある様なので…
どこの御家庭にもある手持ちのIPEX端子をハンダ付けしちゃいます。
5Pcs UFL Seat IPEX Antenna Connector U.FL-R-SMT RF Coaxial Connectors
Only US$2.15, buy best 5pcs ufl seat ipex antenna connector u.fl-r-smt rf coaxial connectors sale online store at wholesale price.
こんな感じでFCにハンダ付け。
コレさえ付ければもう好きなアンテナに簡単に付け替え可能。
これが外した元のアンテナ。
情けないようで、情けない。

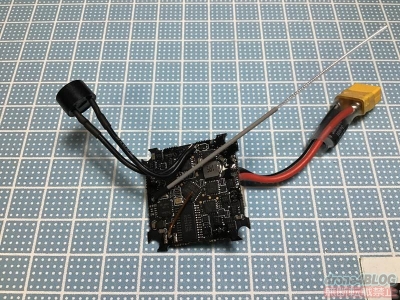

コレで漸くFCの改造が一通り終わりました。
何か元のカタチと大分変っちゃったかな。
それともう一つ、デフォルトのままじゃどうにもならなかったキャノピー穴小さ過ぎてカメラレンズ収まらない問題。
UZ85に付属するANTカメラのレンズはMobula6やUZ65の時よりも大きいのでキャノピー穴が小さ過ぎて入らないんです😭
パッと見はイケそうでしょ？
でもこれ、全然収まらないんだぜ…
（このKIT作った人、自分で組み立てたりしたんじゃろか？）
まぁワタクシにとってはこんなのどうって事無いんですけどね。
【USB充電式】コードレスミニグラインダー リューター セットサクッとレビュー！【電動工具】
どうして男子はこう電動工具というモノに惹かれてしまうのでしょうか✨「どうせ買ったって使わないから…」「使う機会なんてあるの？」そんな風に考えている人は人生を損してる。オシャレな洋服買ったりバッグ買ったりアクセサリー買ったり高性能な高級車を買ったりする事だって皆同じ。それ等は本当に必要なのかどうか？より、人生を豊かにする為のアイテムなんですから。欲しいと思う欲望と所有した時の満足感、それさえあれば何だ...
早速バリバリ削って行きます。
グラインダー+ダイヤモンドヤスリでキレイに思い通りに削れちゃいましたよ♪
こんな感じで無事解決。
他にも、フレームに配線が干渉する様な部分はグラインダーでキレイに削りました。お陰様で何処もバッチリ収まりまくり🙌
実際の組み立て
さて、全ての準備が整ったら後は組み上げて行くだけ🤏
先ずはモーターの取り付けから。
付属のネジで固定して終わり。
あ、組み立ての順番は人それぞれあると思います。
次はFCマウントゴムの取り付け。
どのタイミングだって良いです。
改良版FCを取り付けますか。
マウントゴムと一緒に入れちゃえばよかったかな。

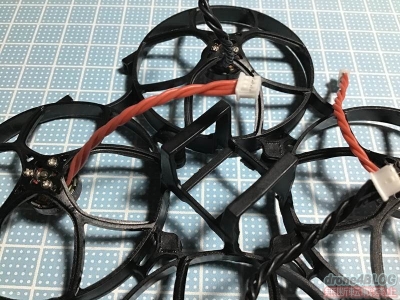

モーター線もノイズ予防でネジネジしときましょ。
ネジネジにはそんなおまじない効果があるんです。
底面がタイトなフレームなので先にモーターコネクタをFCに接続。
コネクタの向きを間違えない様に。（モーター配線色はﾜﾀｸｼは逆回転モードでNormal方向になる様合わせてます）ま、向きを間違えてもモーターは回るっちゃ回るんですけどね。コネクタが壊れるだけ。
FCを完全に固定する前に…
やっておかなければならない事が。
FPVカメラの配線もFCに接続しておきましょう。
フレームとの隙間が殆ど無いので少しキツキツ。ﾜﾀｸｼはテンションが掛かり過ぎない様、グラインダーで少し削りました。
後はキャノピーを付属のネジで4ヵ所固定したら完成🙌
中々ええんやないの～？
完成した機体
機体の体重測っておきますか。
ペラ固定は要らないと判断しペラネジ抜き。ﾌﾙﾁｭｰﾝで約37gなら全然良いんじゃないかな。コレで2インチ2S Whoopとかかなりやんちゃな飛びが期待できるんじゃないでしょうか🤩
折角なのでもう少し写真。
黒光っている感じ✨
雰囲気ありますねぇ。
後ろから見るとこんな感じ。
ブザーと両アンテナは一緒にキャノピーに超細結束バンドで固定してます。
Suleve™ ZT02 1000pcs 3x100mm Black / White Nylon Cable Tie Zip Ties
Only US$6.99, shop suleve™ zt02 1000pcs 3x100mm black / white nylon cable tie zip ties at Banggood.com. Buy fashion threaded insert online.
最後に
そんな感じでパパァ～っとﾜﾀｸｼは改造も込みで仕上げて参りました。只ちょっと…当初、初心者にでも出来る簡単なDIY KITと言う認識だったのですが、正しく組み上げるには結構加工が必要だったりするのであまり初心者向きとは言えないかも知れません😅 何方かと言うと、既にFPV機を所有していて改造も改良もバッチコーイな方や、元々ドローンBuildに慣れていらっしゃる方向けの製品なんじゃないかと思います。加工と言ってもそんなに難しくは無いんですけどね😉
皆様も、是非トライしてみては如何でしょうか？
次回はサクッとFC設定を済ませます。
よろしくどうぞ～
