【技適付】Jumper T-Lite 超小型マルチ送信機 完全レビュー!③【自分仕様のOpenTX設定&モニターステー装着編】

2021年04月19日
【技適】Jumper T-Lite Multi-Protocol
すぐに出て来ると思っていたOpenTX 2.3.12が中々出て来ませんね😅

正式対応版が出て来てから…と考えておりましたが、取りあえず今の状態のまま設定を少し考えてみる事にします😉

Jumper T-Lite Single RF CC2500/Multi-Protocol Remote Controller Hall Sensor Gimbal OpenTX

Jumper T-Lite Single RF CC2500/Multi-Protocol Remote Controller Hall Sensor GimbalSmall But Control All - The World First Multi-Protocol Game Sharp Remote Control OpenTX Features:STM32F205MCUOpen TX firmwareScreen:1.3"128*64High quality hall sensor gimbalsInternal Multi - protocol moduleFull speed TBS NANO Crossfire su

今なら【クーポンコード:Drone4の入力で5%OFFになります。
・『Jumper T-Lite 超小型マルチ送信機 完全レビュー!①【Unbox&Checkディテール編】』
・『Jumper T-Lite 超小型マルチ送信機 完全レビュー!②【内部を詳しく見てみる編】』


交換したスイッチを元に戻す


前回の改造で折角取り付けたプッシュスイッチでしたが…

【技適付】Jumper T-Lite 超小型マルチ送信機 完全レビュー!②【内部を詳しく見てみる編】

設定まで一気に進める気だったけど未だOpenTX Companionが未対応(OpenTX 2.3.12から対応予定)だったので、それ迄の間は弄繰り倒してやるっス🤤まぁ、OpenTX 2.3.12もすぐに出るとは思うけど🙄Jumper T-Lite Single RF CC2500/Multi-Protocol Remote Controller Hall Sensor Gimbal OpenTXJumper T-Lite Single RF CC2500/Multi-Protocol Remote Controller Hall Sensor GimbalSmall But Control All - The World First Multi-Proto...

元々物理的なスイッチ数の少ないT-Lite。このままでは操作に必要なスイッチを確保出来ないという事で泣く泣く元に戻しました😭

両肩とも2ポジションショートタイプレバースイッチ
両肩スイッチ交換
もう一つくらいスイッチがあったら良かったのに。

片側は元々付いていたスイッチが地震の落下で壊れてしまったので…
肩スイッチ 代替品
道具箱に余っていた少し高級品(双葉用)を付けました。とは言え操作感やサイズ等は同じです。

仕上がりはこんな感じ。
Jumper T-Lite
ついでに化粧ネジも余っていた艶消しブラックへ交換。引き締まっててカッコイイ👍

上から見るとこんな感じ。
Jumper T-Lite 上から
元通り🙌

機体に合わせたOpenTX設定


今回の本題はココから。
ワタクシ、手持ちの機体数が尋常じゃ無いくらい多く更にレビューの都合上どんどん機体が増えて行ってしまうので、機体の操作系設定はBetaflight上では無く、各送信機側で設定を変更して操作感が共通になる様に工夫しております。

基本となるBetaflightモード設定はこんな感じ。
此方がFrSky D8等の8ch設定
Betaflight-Mode設定D8
GPS Rescueについては搭載機種のみ。

D16等の設定はこんな感じ。
Betaflight-Mode設定D16
TX16S等のフルサイズ送信機なら、チャンネル数よりも物理スイッチ数の方が多いのでこんな設定でも各スイッチに割り当てが出来るのですが…

T-Liteの様に物理スイッチの数が少ないと、各スイッチへの割り当てが問題(物理スイッチの数が足りない)になって来るのです。

そこで…足りない物理スイッチを補う為、各アナログレバーのトリムスイッチにトリムスイッチ以外の役割を割り当て、足りないスイッチ数を補う事に致しました😉

先ずはGlobal Functionsの設定。
Global Functions
音量ボリュームをエルロントリム、バックライト光量をラダートリムスイッチに割り当てました。エレベーターアップ/ダウントリムにはタイマーのリセットボタン。この際、InputやMixerでの各チャンネルのTrimはOFFに設定するのを忘れずに!

D8系のInput設定。
TLite-D8-Input
3PositionのSAスイッチで飛行モード切替、2ポジションのSCでArm/Disarm、3ポジションのSBの中=タートルモード/一番手前=GPS Rescue、2ポジションのSDでFailsafeと言う設定です。

Mixer設定。
TLite-D8-Mixer
特に変わった点は無くそのまま同じく。

問題は9ch目も使っているD16設定の方ですかね~🤔
少し特殊な設定方法を使っております。
TLite-D16-Input
各チャンネルには各動作の為の割り当てをしており、9ch分の設定がしてあります。

8chの中身が特殊🤭
TLite-D16-Input 中身
3ポジションの物理スイッチ操作で真ん中を選択した際にモード上ではMAX値が出る様に、更にスイッチを一番手前にした時には8ch目が無効になる様に変な設定をしております。ココが一番悩んだポイント💦

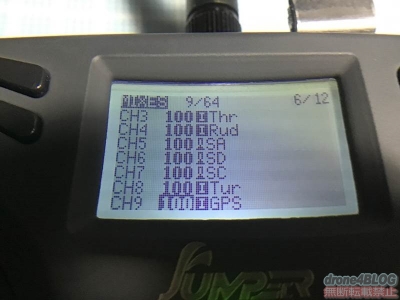

Mixer設定。
TLite-D16-Mixer
9ch迄使えるのでチャンネル割りはそのまま使います。

後はタイマーの自動リセット等をTX16Sの設定時等と同じ様に。
ロジカルスイッチ
スペシャルファンクション1
スペシャルファンクション2
コレで一通りの設定が終わりました😉

ウォッチ型FPVモニター搭載用ステー


ついでにT-Lite送信機にもウォッチ型モニターを装着出来る様、金属ステーを設置してみます。
T-Lite 金属ステー
その辺に余っていたステーを適当に折り曲げて、T-Liteに元々空いている穴にM2ネジで固定して出来上がり🙌

ウォッチ型モニターの取り付けはマジックテープで。
T-Lite 金属ステー2
モニターはガッチリ固定じゃなくたっていいんです。邪魔にならない場所にあれば良いだけ。

モニターを装着してみるとこんな感じ。
T-Lite ウォッチ型モニター装着2
中々良いですね👍

DVR付きのコッチも余っていたので。
T-Lite ウォッチ型モニター装着
ヨシ、コレで行こう。

最後に


取りあえず今回の整備で暫くほったらかしだったT-Liteも使える様にはなりました🙌
でも、本格稼働するにはやはりOpenTXの正式対応を待ってからですかね~? 一応、中身のMultiModuleファームなどは最新版へ書換え他の送信機と同一のIDに揃えておいたので、全ての機体で再BIND作業をする必要は無く、思い立ったらそのまま持ち出して使える様にしてあります😉


次のテストフライトには一応持って行こうかなぁ?🤔




よろしくどうぞ~
