簡易デジタル電圧/電流値測定メーターを作ってみた

2021年02月20日
工具/ツール/小物/パーツ類/道具
皆さんはドローンの電流計表示ってどうしてますか?

ワタクシは今迄あまり気にする事無く…と言うか校正が面倒だったので💦OSDに表示したとしても目安程度と考え、あまりあてにしておりませんでした😆(測定自体が面倒なので校正はしなかった)

だったのですが、先日Amazonでテスターを購入しようと検索していたらちょっと面白そうな物を発見したのでついでに購入。
デジタル表示の電圧/電流計。本来は何に使う物なんだろう?🤔自動車とか?

Banggoodでも単品で販売してますね。

Geekcreit® Mini Digital Voltmeter Ammeter DC 100V 10A Voltmeter Current Meter Tester Blue+Red Dual LED Display

Only US$4.53, buy best geekcreit® mini digital voltmeter ammeter dc 100v 10a voltmeter current meter tester blue+red dual led display sale online store at wholesale price.

単品だと割高😥

それならそれで、どうせならもっとカッチョイイのが良いか🤤

Digital DC 0-100V 0-10A 250W Tester DC7-12V LCD Digital Display Voltage Current Power Meter Voltmeter Ammeter Amp Detector

Only US$5.99, buy best digital dc 0-100v 0-10a 250w tester dc7-12v lcd digital display voltage current power meter voltmeter ammeter amp detector sale online store at wholesale price.

あぁ…でもコチラは動作電圧が💦

まぁんなコタ置いときまして、コレとXT30等のバッテリー端子を組み合わせれば簡易な電流測定器が出来上がるというワケです。
電圧/電流計

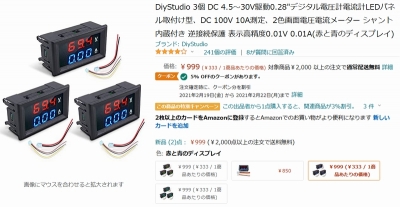

これが三つ届きました。3つも要らんけどw

XT30端子もその辺に転がっていた物を活用。
XT30と配線
コレとコレをあぁしてそうするワケだす。

手持ちが無い方は安いので是非ストックして置きましょう♪

10 Pair URUAV XT30U Male Female Bullet Connectors Power Plug with Heat Shrink Tubing for Lipo Batter

Only US$6.35, buy best 10 pair uruav xt30u male female bullet connectors power plug with heat shrink tubing for lipo batter sale online store at wholesale price.

こんなんいくらあっても困りまへん😤

配線の接続方法等は前述のAmazonページに載っていたままを採用。
作製した配線
バッテリー端子と機体の間に割り込ませて使用する感じです。電圧の測定は配線に並列で良いのですが、電流の測定(太い方の配線)は直列に配置しなければならない為マイナス線の方へ割り込み。メーター自体の動作電源(細い方の配線)は電圧測定と共用する様に致しました。(プラス配線側から並列で供給)

実際に機体に接続するとこんな感じ。
実際の動作
供給電圧と電流値がリアルタイムで可視化されました🙌 精度は知らんけど🙄少なくとも電圧はテスターと同じ数値を示してます。

これがあると、FCのオンボード電流計を簡単に校正できる様になるんですよね。
電流値キャリブレーション
Betaflight Configuratorのバッテリータブで表示を確認。

後はメーターに表示された数値とConfigurator上に表示された数値が違っていれば「キャリブレーション」ボタンを押して数値を入力。
校正値入力
キャリブレートを押して最後に「保存」ボタンを忘れずに😉

一応、モーター停止状態での校正をしてからモータータブで実際の動作時の電流値も確認して下さい。(モーター動作したままでの校正値入力も出来ますので、その辺は色々試してみてね♪)

今後はちゃんと電流値も校正する様にして行きたいと思います👍
注※この装置では1S機体のリアルタイム測定は出来ません🙅



よろしくどうぞ~
