2S-QX95 F3-EVOのFCに乗せ換え

今月の13日にBanggoodへ注文していたQX95用のFCが昨日(24日)届きました。

『Eachine 32bits F3 Brushed Flight Control Board Based』
前に注文した物(NEW Q100に搭載)とすっかり一緒。

このタイプとの違いは、6モーターに対応しているかどうか。
行く行くはパワーアップとか考えているなら、FCは絶対2Sに対応している物がおススメですよ~!

では、早速解体中のQX95のFCを交換して行きましょう♪

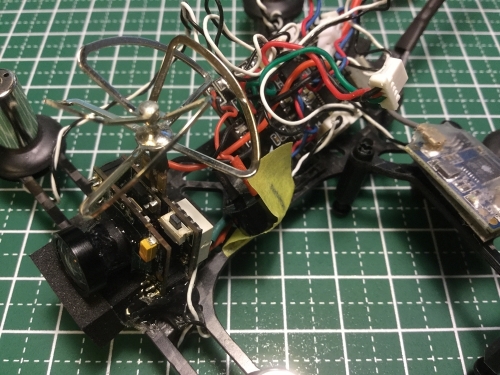

何かゴチャゴチャになってますが・・・ モーターその他全てコネクター式にしたので、FC単体の取り外しが簡単に出来ます。

コレが取り外したFC。(『Eachine 32bit ACRO NAZE32_BRUSH』
故障の為か、電圧検知だけが働かないので今回交換する事に。。。

新旧比較。
今回のF3は端子の配置が微妙に換わってます。

裏面。
さて、配線を全てF3の方に移して行きましょう。

こんな感じでサクッと移植完了。もう何度もやっているので、途中経過は省略。
今回は気まぐれでカメラ電源をUART3から取りました。基盤の接続アサインはBanggoodの商品ページを見ながら、間違えない様に接続してね~!(2S仕様にするハンダショートも忘れずに♪)

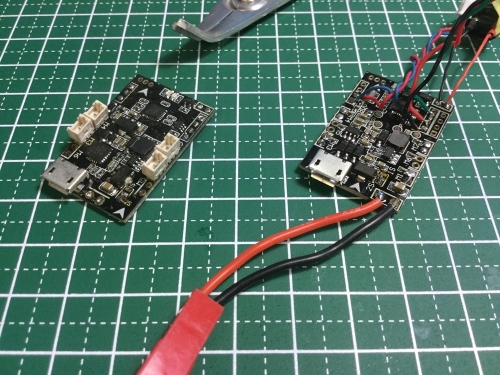

移植完了後の二枚のFC。
モーターのコネクタ式は撤廃します。何故なら、もうコネクター式(1.25mmピッチ)の2Sモーターが販売されて無いから!(泣)

余ったこのFCは、何かの実験用に道具箱で保管かな~。
コネクタももういらないので外しちゃいましょう。

付ける時より外す時の方が面倒だったモーター用コネクタ。
結局、キレイにはハンダが取れず、手こずりながらも地道に取りました。(実験時にまっさらの方が楽なので)

で、配線の移植が済んだFCをQX95フレームに搭載。
モーター線もコネクタを取っ払い、直接基盤にハンダ付けして行きます。

チャチャチャっと組み込んだら、あっと言う間に完成!
FCは両面テープで固定してますが、更に結束バンドで動かない様にガッチリ固定。

ついでだからモーター線もカットして長さを調整したので、スッキリ収まりましたね。
コレで2S-QX95の機体は完成です♪

CFで適当に受信機の設定等をして、不具合が無いかを確認。(電圧表示もOK!)
先日届いたバッテリーも良い感じ!

取りあえず、55mmペラとNEWバッテリーで屋内テストホバリングしてみました。(その前に、CFのCLIでset motor_pwm_rate = 32000設定忘れずに!)
PID未調整なのにデフォルトで超ド安定。まだ中身見て無いけど、PIDは弄らなくても良い気がします。(今後Rateのみ調整かな)
やっぱ2Sはスゲーなぁ。超パワフルで外で飛ばすのが楽しみです。

今後はFCの設定・調整や、バッテリーごとの飛行可能時間、その他諸々検証して行きたいと思います~♪
